Vistas:0 Autor:Editor del sitio Hora de publicación: 2025-10-30 Origen:Sitio
Como hierro fundido gris a base de perlita de alta resistencia, el HT250 se ha convertido en el material preferido para campos de trabajo pesado debido a su excelente resistencia a la compresión, resistencia al desgaste y absorción de impactos. Sus características clave incluyen:
Propiedades mecánicas: Resistencia a la tracción a temperatura ambiente ≥250 MPa (los productos de alta calidad pueden alcanzar más de 369 MPa), dureza Brinell alrededor de 200-240 HB, adecuado para condiciones de trabajo continuas de alta carga.
Estabilidad térmica: Bajo coeficiente de expansión térmica (10–13,6×10⁻⁶/°C) y buena estabilidad microestructural a altas temperaturas. Sin embargo, su resistencia caerá a 169 MPa a 600°C, lo que requerirá una aleación (p. ej., adición de cromo, cobre) para mejorar el rendimiento a altas temperaturas.
Economía: El costo del material es de aproximadamente 5000 yuanes/tonelada, con procesos de fundición maduros adecuados para la producción en masa.

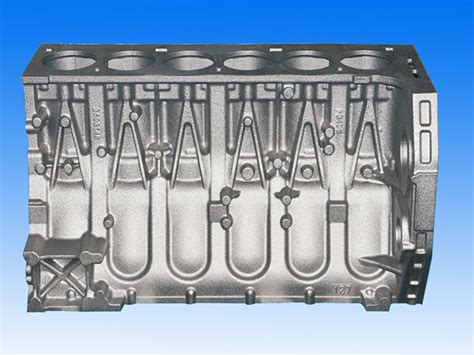

Bloque de cilindros de hierro fundido
A380 es una aleación de fundición a presión de aluminio, silicio y cobre que se centra en un peso ligero y una alta conductividad térmica, pero su desventaja de resistencia debe compensarse mediante procesos de refuerzo (p. ej., forjado, incrustaciones de camisas de cilindros):
Propiedades mecánicas: Resistencia a la tracción de 310-324 MPa, comparable a HT250, pero el alargamiento es sólo del 1-2% y la dureza Brinell es de alrededor de 100 HB, con poca tenacidad.
Propiedades termofísicas: Alto coeficiente de expansión térmica (21–23,5×10⁻⁶/°C), pero la conductividad térmica (96-120 W/m·K) es aproximadamente el doble que la del hierro fundido, lo que puede reducir significativamente la carga térmica del motor.
Defecto de resistencia al desgaste: mala resistencia al desgaste inherente, que requiere un tratamiento de la superficie (p. ej., pulverización de plasma) o incrustaciones de camisas de cilindros de hierro fundido para solucionarlo.

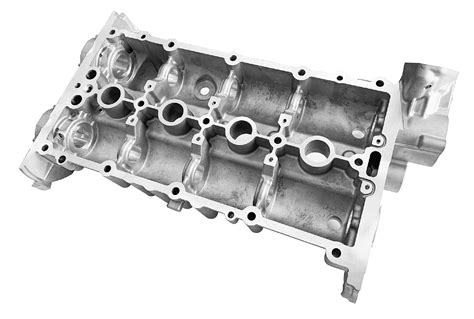

Bloque de cilindros de aleación de aluminio
Indicador de desempeño | Hierro fundido gris HT250 | Aleación de aluminio A380 | Análisis de ventajas/desventajas |
Densidad (g/cm³) | 7.2–7.3 | 2.7 | La aleación de aluminio tiene una importante ventaja ligera |
Resistencia a la tracción (MPa) | ≥250 | 310–324 | Comparable, pero la aleación de aluminio requiere procesos de refuerzo. |
Dureza (HB) | 200–240 | ~100 | El hierro fundido tiene mejor resistencia al desgaste. |
Coeficiente de expansión térmica (10⁻⁶/°C) | 10-13,6 | 21-23,5 | El hierro fundido tiene mejor estabilidad térmica. |
Conductividad Térmica (W/m·K) | 45–55 | 96-120 | La aleación de aluminio lidera la eficiencia de disipación de calor |
Resistencia al desgaste | Bien | Pobre, requiere trato especial. | El hierro fundido es más adecuado para entornos de alto desgaste. |
Costo | Bajo (alrededor de 5000 yuanes/tonelada) | Superior (material + procesamiento) | El hierro fundido tiene ventajas económicas |
Ventajas principales: Resistencia a la compresión, resistencia a la deformación y resistencia al desgaste extremadamente altas, adecuadas para entornos continuos de carga alta, como maquinaria de minería, camiones pesados y grupos electrógenos. Escenarios típicos:
Bloques de cilindros de motores diésel (p. ej., maquinaria de construcción, energía marina)
Cajas de máquinas herramienta, cajas de cambios y otros componentes que requieren una alta absorción de impactos Palabras clave de adquisición: 'Bloque de cilindros de hierro fundido para motores diésel de servicio pesado', 'culata de cilindros de hierro fundido de alta tenacidad resistente a las heladas' (para ambientes extremadamente fríos).

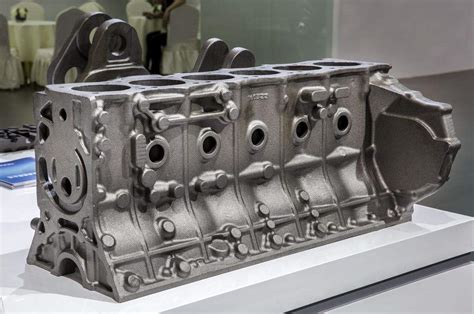

Bloque de motor de hierro fundido para camión pesado
Ventajas principales: aproximadamente un 30% más ligero que el hierro fundido y la conductividad térmica mejora la economía de combustible, adecuado para turismos, sedanes de alto rendimiento y vehículos comerciales ligeros. Requisitos de refuerzo: se requiere un proceso de forjado o la instalación de una camisa de cilindro de hierro fundido para garantizar la resistencia; Se deben seleccionar modelos con revestimiento resistente a la corrosión para áreas costeras/de alta corrosión. Palabras clave de adquisición: ' forjado resistente a altas temperaturas Culata de cilindro de aleación de aluminio ', 'bloque de cilindros liviano (con camisa de cilindro)'.
Bloque de cilindros de aleación de aluminio
Entornos de alta temperatura/corrosión: el hierro fundido necesita agregar elementos de aleación como cromo y níquel para mejorar la resistencia al calor; la aleación de aluminio requiere recubrimientos anodizados o compuestos (por ejemplo, recubrimientos cerámicos). Ambientes extremadamente fríos: el hierro fundido necesita controlar el contenido de fósforo para evitar la fractura frágil a baja temperatura; La aleación de aluminio necesita optimizar el contenido de silicio para evitar la fragilidad en frío.
Reparación de hierro fundido: la soldadura requiere un precalentamiento por encima de 500 °C para evitar grietas, y se deben usar materiales de soldadura a base de níquel para garantizar la resistencia de la unión. Tratamiento de aleación de aluminio: el tratamiento térmico T6 (tratamiento de solución + envejecimiento) puede aumentar la resistencia a más de 300 MPa, pero la temperatura debe controlarse estrictamente para evitar el sobrecalentamiento.
Par de apriete del perno de la culata: debe seguir las especificaciones del fabricante (p. ej., Volkswagen EA888 adopta el método de ángulo de torsión '40 Nm + 90° + 90°') para evitar fallas en el sello. Materiales de sellado: Se debe usar sellador resistente a altas temperaturas (p. ej., Three Bond 1282B) para las superficies de las juntas de hierro fundido, y las juntas elásticas deben combinarse con una aleación de aluminio para adaptarse a las temperaturas térmicas. expansión.
Dimensión de consideración | Escenarios para priorizar el hierro fundido HT250 | Escenarios para priorizar la aleación de aluminio A380 |
Intensidad de carga | Carga pesada continua ( > vida útil de 10 años) | Carga intermitente media-baja (buscando economía de combustible) |
Sensibilidad al peso | Bajo | Alto (necesita una reducción de peso de más del 30%) |
Demanda de disipación de calor | El sistema de refrigeración convencional puede cumplir | Se requiere disipación de calor de alta eficiencia (por ejemplo, modelos turboalimentados) |
Control de costos | Presupuesto inicial limitado, bajo coste de mantenimiento. | Dispuesto a pagar una prima por el peso ligero |
Adaptabilidad ambiental | Ambientes extremadamente fríos/altamente corrosivos (después de un tratamiento especial) | Ambientes suaves o con recubrimientos protectores. |
La selección de hierro fundido HT250 y aleación de aluminio A380 es esencialmente un equilibrio entre resistencia, peso, costo y disipación de calor:
HT250 se centra en la resistencia y la durabilidad, adecuado para escenarios de carga alta a largo plazo, como la industria pesada y el transporte;
El A380 tiene ventajas en términos de peso ligero y gestión térmica, dominando los turismos y los campos prioritarios de ahorro de energía, pero necesita compensar sus deficiencias de rendimiento mecánico a través de procesos.
En entornos extremos, ambos necesitan lograr mejoras adaptativas mediante el diseño de aleaciones o el tratamiento de superficies, y los procesos de mantenimiento deben seguir estrictamente las características del material y las especificaciones del fabricante.
