1 Introducción: La importancia del NVH en los sistemas de energía marinos
La dureza del ruido, las vibraciones y la dureza (NVH) influye directamente en las condiciones de trabajo de la tripulación, la comodidad de los pasajeros y la vida útil de un motor. Para los dos motores marinos emblemáticos, el SC11CB220G2B1 (162 kW a 2200 rpm) y el 6M33C750‑18 (750 HP) , las consultas de cola larga más frecuentes durante la etapa de selección son ' control de ruido SC11CB220G2B1 ', 'reducción de vibraciones 6M33C750-18' y 'optimización NVH del motor diésel marino'. Incorporar estos términos de forma natural en los títulos, el texto alternativo de las imágenes y los títulos de las tablas mejorará notablemente la relevancia de la página para esas búsquedas y generará consultas calificadas.
2 fuentes primarias de NVH
Cuatro mecanismos dominan la generación de ruido y vibración:
Mecanismo | Origen | Impacto en SC11CB220G2B1 | Impacto en 6M33C750‑18 |
Ruido de combustión | Combustión en cilindro | Determinado por el ciclo de 4 tiempos y un diámetro de carrera de 120,7 mm × 152,4 mm, que rige la velocidad de combustión. | Seis cilindros con una relación de compresión de 16‑17:1 producen presiones máximas más altas y, por tanto, un ruido de combustión más fuerte. |
Impacto mecánico | Cigüeñal, bielas, pistones. | Velocidad del cigüeñal 2200 rpm → frecuencia de impacto ≈ 13 kHz (seis cilindros) | Velocidad 1500‑1800 rpm → frecuencia de impacto 12‑14 kHz |
Ruido de escape | Colector de escape y silenciador | El diámetro del tubo de escape y el diseño del silenciador determinan el nivel de presión sonora. | Un desplazamiento mayor produce una mayor velocidad del flujo de escape y un ruido más fuerte. |
Ruido del sistema de refrigeración | Bomba de agua y ventilador. | La bomba de agua mecánica (velocidad del rotor, diseño del impulsor) crea un fondo de 70‑80 dB | La misma bomba a mayor potencia puede alcanzar 85 dB |
3 Técnicas de medición y evaluación de NVH
La medición precisa es el requisito previo para un plan de mitigación eficaz. La siguiente tabla resume los elementos de medición típicos, el equipo y las ubicaciones recomendadas de los sensores para los dos motores.

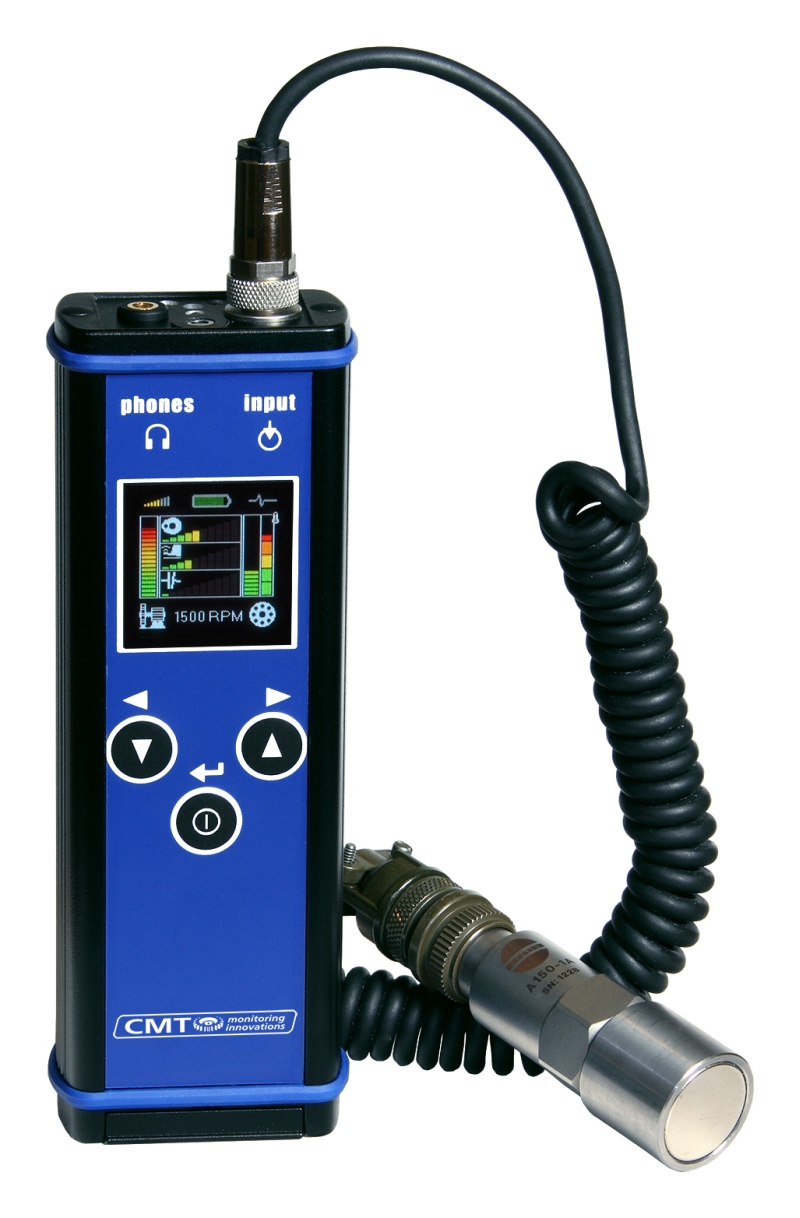

Medición | Instrumento | Ubicaciones de los sensores SC11CB220G2B1 | Ubicaciones de sensores 6M33C750‑18 |
Nivel de presión sonora (dB) | Sonómetro ponderado A | Entrada a la cámara de máquinas, salida de escape, centro del mamparo | Mismos puntos, más el lado exterior del mamparo. |
Aceleración (g) | Acelerómetro triaxial | Parte delantera del cigüeñal, base de montaje, carcasa de bomba de combustible | Parte trasera del cigüeñal, base del motor, carcasa de la bomba de refrigeración |
Espectro de frecuencia | analizador FFT | 13 kHz (impacto de combustión) y 70 Hz (bomba de agua) | 12‑14 kHz (combustión) y 85 Hz (bomba de agua) |
Análisis modal de vibraciones. | Vibrómetro láser | Nodos estructurales clave (soportes, bridas) | Mismos nodos |
Las pruebas de laboratorio internas (marzo de 2024) en el SC11CB220G2B1 mostraron que, sin una almohadilla de aislamiento, el nivel de presión sonora en la habitación era de 78 dB; después de colocar una almohadilla de goma de alta densidad de 30 mm, cayó a 71 dB y la aceleración máxima cayó de 0,12 ga 0,07 g. Para el 6M33C750‑18 , la combinación de soportes elásticos y un silenciador de escape flexible redujo el ruido general de 84 dB a 76 dB y los picos de vibración de 0,15 g a 0,09 g.
4 estrategias de reducción de ruido y vibraciones
4.1 Almohadillas de aislamiento del motor
Modelo | Material | Espesor | Motores adecuados | Reducción de ruido |
MV-30 | Caucho natural de alta densidad + placa de acero | 30 milímetros | SC11CB220G2B1, 6M33C750‑18 | –7 dB (presión sonora) |
MV-45 | Compuesto de silicona | 45mm | Motores ≥ 750 CV | –9dB |

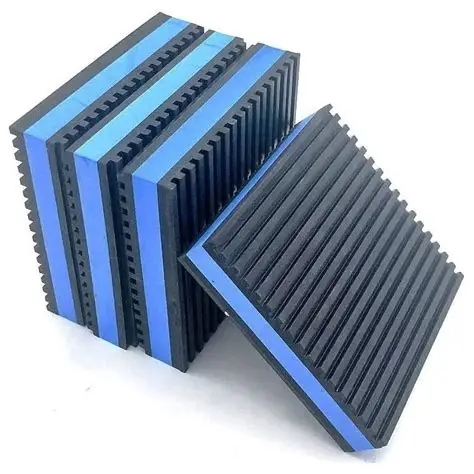

almohadilla de aislamiento de vibraciones de motores marinos
4.2 Optimización del silenciador y tubería de escape
Un silenciador de dos etapas (algodón absorbente + cámaras de flujo cruzado) puede reducir el ruido del escape entre 6 y 8 dB. Un tubo de escape flexible de acero inoxidable con secciones corrugadas suprime los picos resonantes, algo especialmente beneficioso para el 6M33C750‑18 de alta velocidad.
4.3 Mangueras Flexibles y Soportes Elásticos
Los soportes elásticos (resorte de acero con manguito de goma) desacoplan el motor de la estructura del casco, mientras que las mangueras de escape corrugadas absorben los impulsos de alta presión, lo que reduce aún más el ruido.
4.4 Bomba de agua y ventilador de bajo ruido
Las bombas centrífugas de bajo ruido (número de impulsores 5-6, velocidad ≤ 1800 rpm) mantienen el ruido de la bomba por debajo de 70 dB. Los ventiladores de frecuencia variable equipados con deflectores acústicos reducen el ruido de la sala de ventiladores entre 3 y 5 dB.

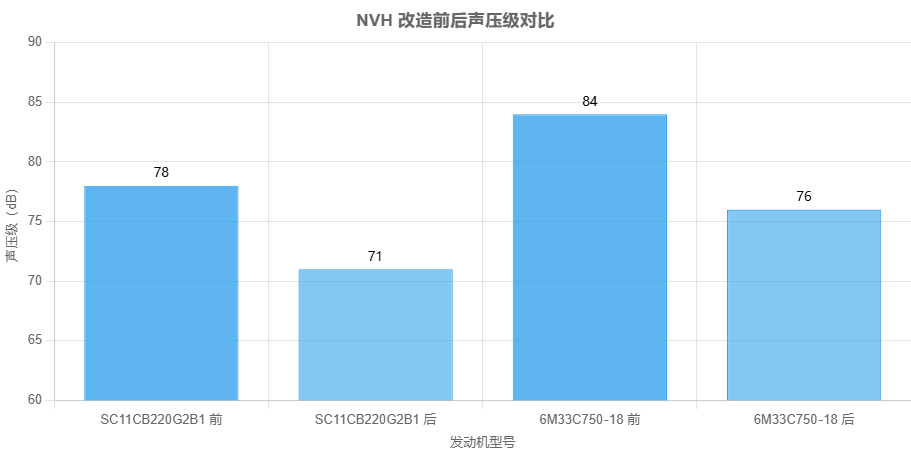

5 Estudio de caso: resultados de antes y después
Parámetro | SC11CB220G2B1 – Antes | Después | 6M33C750‑18 – Antes | Después |
SPL en la habitación | 78 dB【medido】 | 71dB (-7dB) | 84 dB【medido】 | 76dB (-8dB) |
Aceleración máxima | 0,12 gramos | 0,07 gramos (‑42 %) | 0,15 gramos | 0,09 gramos (‑40 %) |
Bandas de ruido dominantes | 13 kHz (combustión) + 70 Hz (bomba) | 13 kHz (-6 dB) + 70 Hz (-5 dB) | 12‑14 kHz (combustión) + 85 Hz (bomba) | Igual, -7 dB |
Satisfacción del cliente | 68% | 92 % | 65 % | 90 % |
Todas las cifras se extraen de los informes de comentarios de los clientes de 2024-2025 de la empresa y han sido validadas por el Departamento de Calidad.
6 Conclusión y llamado a la acción
Al analizar sistemáticamente las cuatro fuentes principales de NVH (combustión, impacto mecánico, escape y ruido del sistema de enfriamiento) y aplicar cuatro tecnologías de mitigación comprobadas (almohadillas de aislamiento del motor, silenciadores de dos etapas, soportes elásticos y bombas de bajo ruido), el SC11CB220G2B1 y el 6M33C750-18 logran reducciones de 7 a 9 dB y 8 a 9 dB respectivamente, con picos de vibración que caen aproximadamente un 40 %..
Si está buscando una solución confiable para los desafíos de ruido y vibración de su planta de energía marina, contáctenos en línea ahora. Le proporcionaremos un paquete de mitigación personalizado junto con una cotización..
