¿Cómo reparar una culata rota?

Antes de intentar cualquier reparación, no es negociable confirmar la presencia, ubicación y gravedad de la grieta. Según 'Reparación de motores de automóviles: principios y prácticas' , los diagnósticos erróneos son la causa principal de las reparaciones fallidas de las culatas de cilindros, por lo que realizar este paso correctamente sienta las bases para el éxito.

Comience con una inspección visual: retire la culata (consulte el manual del motor para conocer las especificaciones de torque, como 105 N·m para los modelos Doosan DE12) y verifique si hay signos obvios: residuos de refrigerante, fugas de aceite o grietas visibles alrededor de los asientos de válvulas, orificios de las bujías o conductos de refrigerante. Una linterna y una lupa ayudarán a detectar grietas finas que de otro modo pasarían desapercibidas.

A continuación, la prueba de presión es el método más confiable para culatas de cilindros de servicio pesado. Asegure el cabezal a un banco de pruebas, selle los conductos de refrigerante y aceite y aplique de 10 a 15 psi de aire comprimido. Sumerge la cabeza en agua; las burbujas indican una grieta. Para las culatas de aluminio (común en la maquinaria moderna), utilice una prueba de tinte penetrante para evitar daños por agua en los componentes sensibles.

No olvide verificar si hay daños relacionados: una culata agrietada a menudo se debe a un sobrecalentamiento o un torque inadecuado. Inspeccione la plataforma del bloque de cilindros en busca de deformaciones, daños en la junta de la culata y la parte superior del pistón en busca de contaminación por refrigerante; abordar estos problemas es vital para evitar que la grieta vuelva a ocurrir.

Paso 2: Evalúe: ¿debería repararlo o reemplazarlo?

No todas las grietas son reparables. La 'Guía de acabado de culatas' enfatiza que la decisión depende de tres factores clave: ubicación de la grieta, tamaño y material de la culata (hierro fundido versus aluminio). Comprenderlos le ayudará a evitar perder tiempo en reparaciones inútiles o reemplazos innecesarios.

La reparación es una opción viable si se trata de grietas finas (de menos de 0,004 pulgadas de ancho) que no se extienden a las cámaras de combustión, los asientos de las válvulas o los conductos del refrigerante. También es adecuado para grietas en áreas no críticas, como los bordes exteriores de bloques de cilindros de hierro fundido para Cummins ISF3.8, y cuando las reparaciones son rentables.

Por otro lado, el reemplazo es la opción más segura para las grietas que llegan a las cámaras de combustión, las guías de válvulas o los conductos de refrigerante/aceite, ya que presentan riesgos de fugas o escape de gases de combustión. Las grietas graves (más de 0,008 pulgadas de ancho), las grietas múltiples (comunes en las culatas envejecidas de Kubota D1402 o Doosan DE12) y las culatas de aluminio con deformaciones superiores a 0,003 pulgadas (el aluminio es menos tolerante que el hierro fundido para las reparaciones) también requieren reemplazo. Además, si la culata ya ha sido reparada varias veces, su integridad metálica se ve comprometida, lo que hace que el reemplazo sea la solución más confiable a largo plazo.

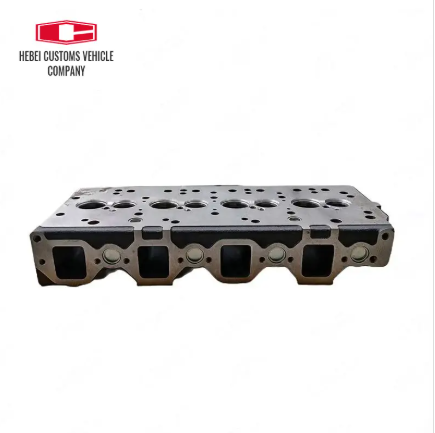

En CustomsVehicle, disponemos de culatas de repuesto con calidad OEM para las principales marcas de maquinaria pesada, incluidas Cummins ISF3.8 (número de pieza 5258274) , Doosan DE12 ( 150113-00040A ) e Isuzu 6BD1 ( 11110-80002 ), cada una de las cuales se somete a pruebas de presión previas al envío al 100 % y está respaldada por una garantía de 1 año. Para muchos clientes, el reemplazo es más rápido y confiable que las reparaciones complejas, especialmente para equipos críticos que no pueden permitirse un tiempo de inactividad prolongado.

Paso 3: Proceso de reparación profesional para grietas reparables

1.Desmontaje y limpieza minuciosos: utilice un compresor de resortes de válvulas específico para motores de servicio pesado para retirar las válvulas, los resortes de válvulas y las guías de la culata. Elimine el aceite del motor, los depósitos de carbón y los residuos de refrigerante usando una máquina de limpieza de piezas con desengrasante; use un cepillo de alambre para culatas de hierro fundido y un raspador de plástico para aluminio para evitar rayones. Seque completamente la culata para evitar que la humedad de las grietas afecte la reparación.

2.Preparación para la reparación de grietas: utilice una amoladora angular equipada con un taladro de carburo para pulir una 'ranura en forma de V' a lo largo de toda la grieta, haciendo coincidir el espesor de la pared de la culata para proporcionar una superficie estable para el material de reparación. Retire las rebabas de la ranura con una muela y límpiela con acetona para eliminar fragmentos de metal e impurezas.

Elija el método de reparación adecuado para su culata:

Reparación de soldadura (para culatas de hierro fundido): Adecuado para bloques de motor y culatas de hierro fundido de paredes gruesas. Precaliente la culata del cilindro a 260–315 °C para evitar choques térmicos, use varillas de soldadura de aleación de níquel compatibles con hierro fundido y realice soldaduras alternas de corta distancia para evitar el sobrecalentamiento. Después de soldar, permita que se enfríe lentamente durante 24 a 48 horas para reducir la tensión y evitar nuevas grietas.

Reparación epoxi (apto para culatas de aluminio o pequeñas grietas): Adecuado para culatas de aluminio (como Kubota D1402) o grietas en zonas no críticas de culatas de hierro fundido. Seleccione resina epóxica específica para el motor capaz de soportar temperaturas de hasta 260 °C, mezcle según las instrucciones y rellénela en la ranura en V para garantizar una penetración total, luego sujete y cure durante el tiempo recomendado (generalmente 24 horas).

3.Renovación y montaje: Vuelva a allanar la parte superior de la culata utilizando una amoladora de superficies o una fresadora para garantizar la planitud. Repare válvulas y guías: verifique el desgaste de las válvulas, esmerile los asientos de las válvulas para restaurar el sellado y reemplace las guías desgastadas. Instale sellos de válvula, resortes y circlips nuevos y apriete todos los sujetadores al torque estándar del OEM.

Después de completar el ensamblaje, asegúrese de realizar una prueba de presión nuevamente para confirmar que no hay fugas; este paso es crucial para garantizar la efectividad de la reparación y no debe omitirse.

Paso 4: Mejores prácticas posteriores a la reparación para evitar que se vuelvan a agrietar

Aborde primero la causa raíz: el sobrecalentamiento es el factor principal que provoca grietas en la culata. Para maquinaria de construcción, mezcle el refrigerante en la proporción adecuada según el clima (refrigerante y agua 5:5).

Utilice piezas de repuesto de alta calidad: al reemplazar la junta de la culata y los componentes relacionados, dé prioridad a las piezas OEM o equivalentes del mercado de repuestos.

Siga estrictamente las especificaciones de torque: al reinstalar la culata, use una llave dinamométrica y apriete en la secuencia especificada por el OEM (generalmente desde el centro hacia afuera). Después de 50 horas de funcionamiento del motor, vuelva a apretar los pernos; este es un paso crucial para que los motores diésel eviten que los pernos se aflojen y la presión sea desigual.

Supervise de cerca después de la reparación: durante las primeras 100 horas, controle periódicamente el nivel de refrigerante y la temperatura del motor. Si se detectan signos de sobrecalentamiento o fugas, pare el motor inmediatamente.
